玻璃探傷儀、智能超聲波探傷儀U981Optimum
管理員 發布日期：2021-9-2 點擊數：1886次
產品簡介：
產品介紹：
玻璃探傷儀、智能超聲波探傷儀U981Optimum

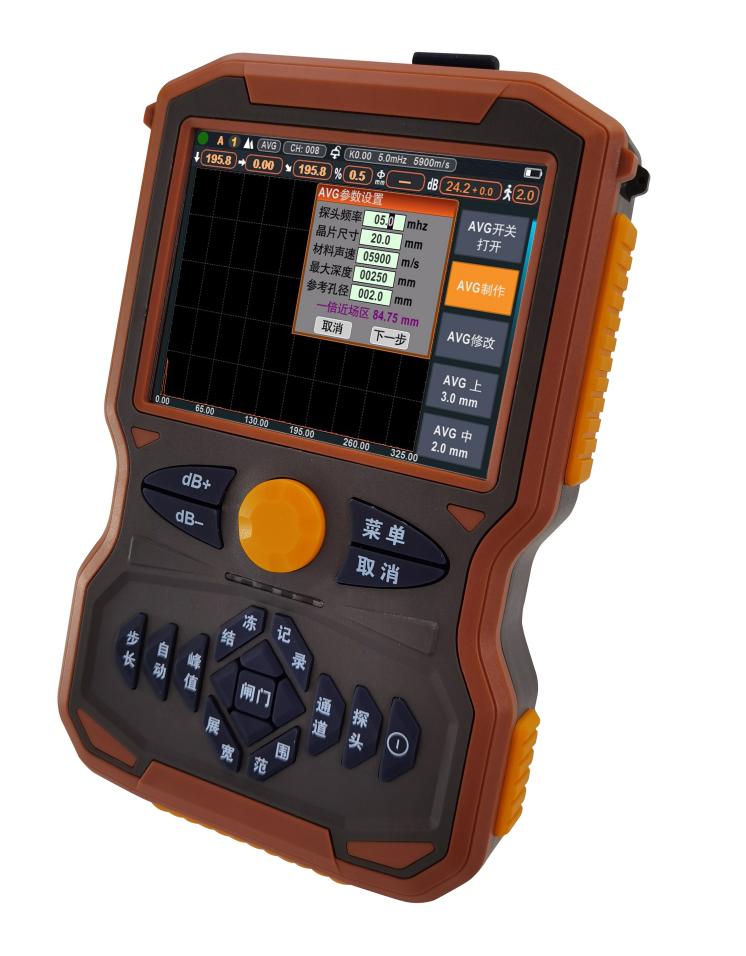

智能超聲波探傷儀U981Optimum
產品描述
● 可導入客戶工件全套檢測工藝，會開機就能探傷；
● DAC、AVG、彩色腐蝕Bscan、TCG等工具齊全；
● 重復發射率：20-2500Hz準確調節，高速掃查，不漏檢；
● 高信噪比，波形非常穩定，特殊的抗干擾設計，不懼惡劣工況；
● 12位AD，可使用25M探頭，細節盡顯，微小缺陷下靈敏度和分辨力高；
● 缺陷自動驗收，智能評測，高清高亮顯示，界面立體美觀，人性化操作風格；
● 探頭校準、曲線制作等各種操作全程提示，對話框互動，無需看說明書；
● 藍牙無線傳輸，手機APP現場生成探傷報告，并實現打印；
● IP65防護標準，堅固耐用，防水防塵，阻尼支架任意角度；
● 單電10小時連續工作，2小時快充，可獨立充電，兩塊實現不間斷工作。
技術數據
|
型號 |
U981Optimum |
|
檢測范圍： |
12米(鋼中、縱波)，透射25米（可擴展） |
|
聲速范圍： |
(500～18000)m/s |
|
重復發射率： |
30-2500Hz 可調節 |
|
動態范圍： |
≥38dB |
|
垂直線性誤差： |
≤2.5% |
|
水平線性誤差： |
≤0.2% |
|
分 辨 力： |
>40dB(5P14) |
|
靈敏度余量： |
>65dB(深200mmФ2平底孔) |
|
數字抑制： |
(0～80)%，不影響線性與增益 |
|
探頭類型： |
直探頭、斜探頭、雙晶探頭、穿透探頭，爬波探頭，表面波探頭 |
|
閘 門： |
進波門、失波門；單閘門、雙閘門 |
|
報 警： |
蜂鳴報警，LED燈報警 |
|
電 源： |
直流（DC）9V |
|
電池工作時間： |
10小時 |
|
外型尺寸： |
240×153×38 (mm) |
|
重 量 ： |
0.95Kkg |
|
環境溫度： |
(-10～50)℃ |
|
相對濕度： |
(20～95)%RH |
|
脈沖幅度： |
100V、200V、300V、400V、500V分級選擇，適用探頭范圍廣 |
|
脈沖寬度： |
在(0.03～0.51)μs范圍內連續調節，以匹配不同頻率的探頭 |
|
探頭阻尼： |
50Ω、100Ω、150Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求 |
|
硬件實時采樣： |
高分辨率10位AD轉換器，采樣速度200MHz，波形高度保真 |
|
檢波方式： |
正半波、負半波、全波、射頻檢波 |
|
濾波頻帶： |
（0.2～20）MHz |
|
閘門讀數： |
單閘門和雙閘門讀數方式可選；閘門內峰值讀數 |
|
總增益量： |
120 dB（設有0.1dB、1dB、2dB、6dB步進值） |
|
插頭插座： |
插BNC/LEMO可選 |
主要功能
● 自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
● 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
● 自動增益、回波包絡、峰值記憶功能提高了探傷效率；
● φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值,大平底自動計算；
● 500個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
● 可自由存儲、回放1000幅A掃波形及數據（可擴展）；
● 外接U盤，內部存儲可以隨時導出，也可以直接存儲無限量的探傷存儲文件；
● 探傷錄像：探傷過程的動態錄像，通過外部U盤擴展，可以實現無限時的高質量錄像；
● DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
● B型掃描：實時掃查、顯示橫截面，可顯示工件缺陷形狀，使探測結果更直觀；
● 17個內置探傷標準可調出，可以自由輸入任意行業標準；
● 發射脈沖寬度和強度可調；
● 藍牙模式與手機和計算機通訊，實現探傷報告管理；
● 高性能安全環保鋰電池供電，標配可連續工作10小時以上，選配可增加電池容量到15小時；
● 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
● 數字抑制，不影響增益和線性；
● 增益補償：對表面粗糙度、厚工件遠距離探傷等因素造成的Db衰減可進行修正；
● 曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置和深度；
● 角度和K值兩種輸入方式；
● 回波次數分析；
● 回波編碼：以不同顏色顯示1~9次回波，便于判斷缺陷位置；
● 裂紋測高：利用端點衍射波自動測量、計算裂紋高度；
● DAC聲光報警；
● 屏幕的凍結和解凍；
● 角度和K值兩種輸入方式；
● 波形填充；
● 電源狀態指示；
● 捕捉標記；
● 閘門內波形顏色標記；
● 閘門內展寬。
標準配置
主機
1 臺
產品包裝箱
1 個

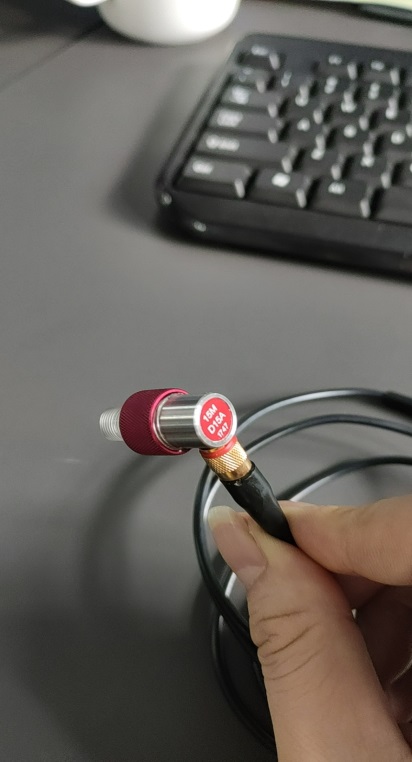

直探頭
1 個
使用說明書
1 本
斜探頭
1 個
合格證、裝箱卡、保修卡
1 套
9V 電源適配器
1 個
超聲波探傷儀手機 APP
1 套
探頭連接線
1 根
儀器腕帶
1 條
